Hier die Strahlungsdiagramme der Windomantenne nach WA4PYG


Die Antenne befindet sich in einer Aufbauhöhe von 13 m über realem durchschnittlichen Boden, Ausrichtung der Drähte nord/süd.
Die Elevaton bezieht sich auf die Hauptstrahlrichtung, die aus dem Azimutdiagramm hervorgeht, grüner Punkt.

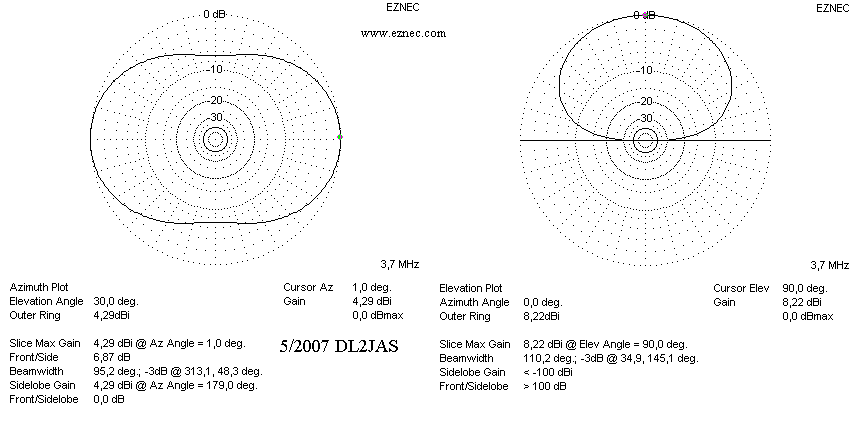

Man beachte, das Diagramm Azimut gilt für 30° Elevation. Bei 3,7 MHz ist sie ein voller Steilstrahler und praktisch rundstrahlend für DL und nahes Europa.

Hier sieht man eine merkliche Unsymmetrie der Antenne.
Sie strahlt im Gegensatz zum Dipol Lambda/2 praktisch um 90° gedreht. Das Elevationsdiagramm ist schon brauchbar für etwas DX. In DL wird sie nicht gut gehen, da die Steilstrahlung fehlt. Das Elevationsdiagramm sieht ähnlich aus, wie bei einer Vertikalantenne Lambda/4.

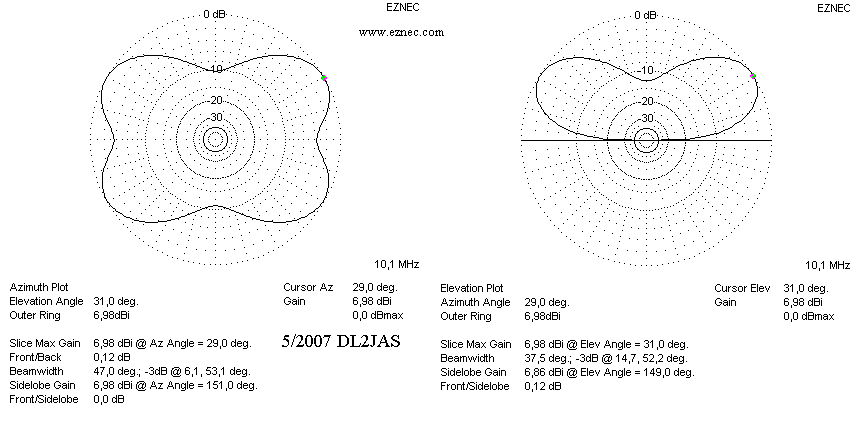

Im Band 30 m sollte die Antenne gut gehen, schon recht flach strahlend ohne ausgeprägte Keulen im Horizontaldiagramm.







Hier sieht man deutlich, daß die Antenne im Strahlungsdiagramm jetzt merkliche Zipfel bildet. Damit geht schon ganz gut DX, wenn die Gegenstation in der richtigen Richtung liegt. Wer DX nach Amerika und Asien auf 20 m bevorzugt, sollte die Antenne so bauen, daß die Drähte annähernd in Richtung nord/süd zeigen. Die unteren Nebenzipfel sind dann interessant für Afrika und eventuell auch Australien.







Man sieht wieder die Zipfel. Im Elevationsdiagramm sieht man die für dieses Band normalerweise unbrauchbare Steilstrahlung. Die könnte aber dann interessant werden, wenn die MUF (maximal usable frequency) hoch ist oder gerade Sporadic E angesagt ist. Dann gehen sehr kurze Verbindungen, die normalerweise nicht möglich sind!

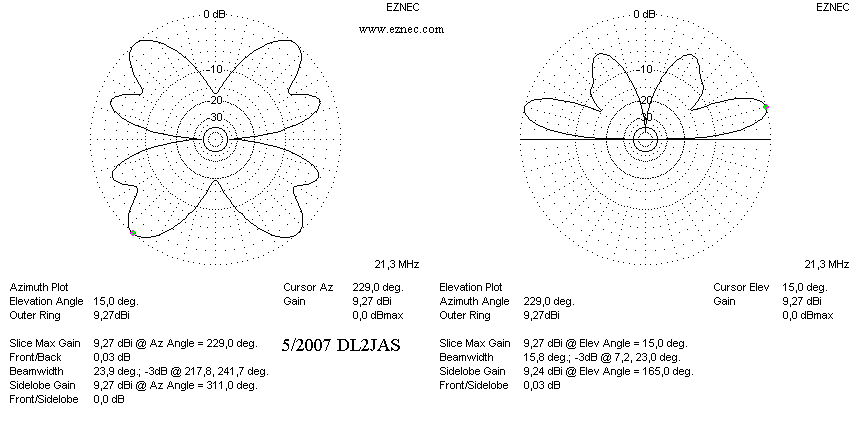

Hier ist das Strahlungsdiagramm wieder sehr interessant. Es entsteht annähernd ein vierblättriges Kleeblatt mit Symmetrie. Es sind vier nahezu identische Hauptrichtungen vorhanden und der Abstrahlwinkel mit 15° ist recht flach. Damit sollten einige gute DX-Verbindungen gelingen!

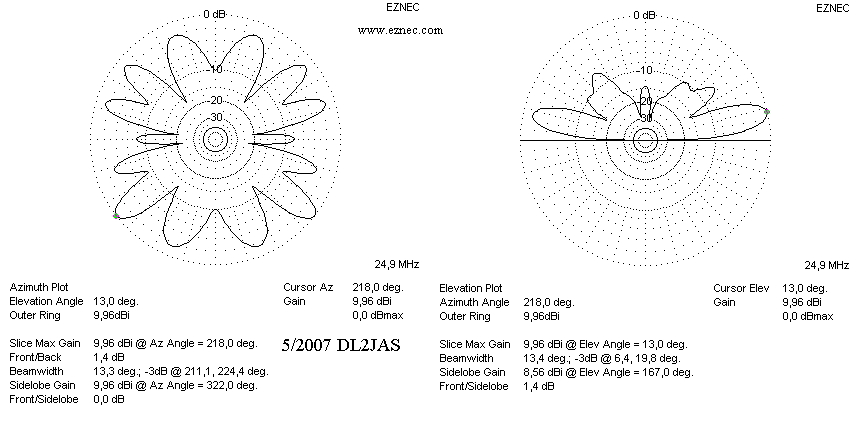

Flache Abstrahlung, aber sehr viele Zipfel im Horizontaldiagramm.







Hier wird es wieder mit den Zipfeln wirklich wild!

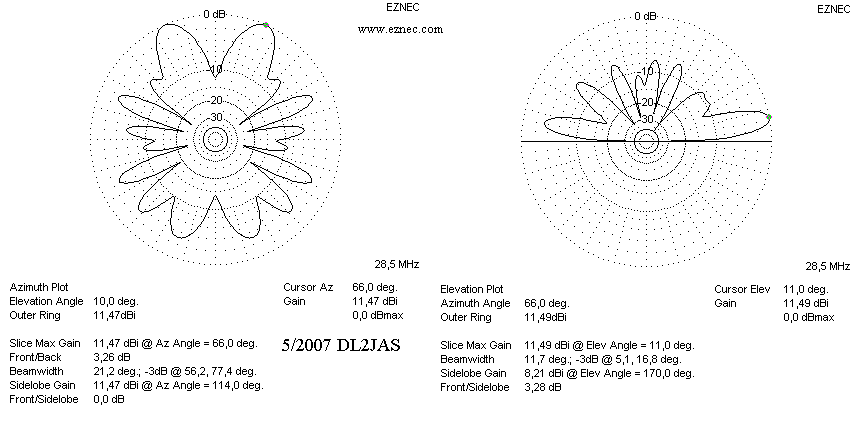

Bei 11° Elevation und 11,5 dBi Gewinn ist richtig DX angesagt. Wenige Grad weiter wird es aber total ruhig. Das ist ähnlich wie beim Lotto, man kann einen Glückstreffer landen oder auch total danebenliegen. Dreidimensional sieht das Diagramm wie ein Igel aus.

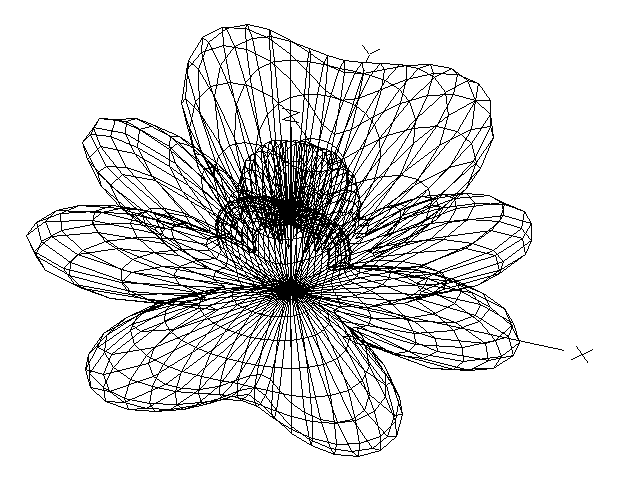

Hier kann man noch halbwegs die Strahlungskeulen im dreidimensionalen Diagramm bei 14,2 MHz erkennen, siehe Horizontal- und Vertikalstrahlungsdiagramm für 14,2 MHz. Beim dreidimensionalen Diagramm für 28,5 MHz würde man nichts mehr vernünftig erkennen, ein "Igel".


Momentan sind hier nur die Strahlungsdiagramme zu sehen. Eine weitergehende Ausführung zum Aufbau der Antenne ist geplant.
